In diesem Artikel lernen Sie wie man in einer technischen Zeichnung eine Rundung bemaßen kann. Für die korrekte Bemaßung von Rundungen gibt es unterschiedliche Formen der Ausführung. Beschäftigen wir uns jedoch zunächst mit der Frage: Was genau sind Rundungen bei technischen Teilen?.

Rundungen an Werkstücken - Definition

Bauteilkanten von technischen Bauteilen werden häufig verrundet. Diese Rundungen können funktionelle Zwecke haben, können aber auch dem Schutz gegen Schnittverletzungen dienen. In manchen Fällen spielt auch die Optik und Design eine Rolle.
Rundungen an Werkstückanten können dabei sehr klein sein, aber auch extrem groß.

Bemaßung von Rundungen durch Radien

Die Bemaßung von Rundungen erfolgt durch die Angabe des entsprechenden Radius mit der Kennzeichnung R, die vor der Maßzahl steht. Die Maßlinie deutet mit einem einzelnen Maßpfeil auf den Kreisbogen der Rundung. Dabei muss die Maßlinie immer aus der Richtung des Radiusmittelpunkts kommen und somit senkrecht auf der Kreislinie stehen. Grundsätzlich sollte der Maßpfeil bei der Bemaßung einer Rundung auch stets von innen an den Kreisbogen gesetzt werden. Kann aufgrund von Platzmangel diese Regel nicht sinnvoll umgesetzt werden, darf der Maßpfeil auch von außen auf die Rundung verweisen.

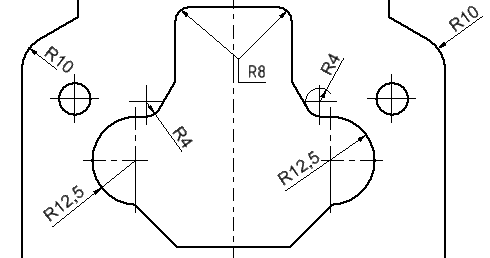

Rundungen durch Radien bemaßen

Zusammenfassung von Radien
Wie im folgenden Bild zu sehen ist, können mehrere Radien gleicher Größe mit einer einzelnen Angabe zur Dimension zusammengefasst werden.

Bemaßung von mehreren Radien zusammenfassen

Bemaßung von Mittelpunkten
Ist es aufgrund von Funktions- oder Fertigungsgründen erforderlich die exakte Position des Mittelpunkts des Radius zu kennzeichnen, dann zeichnet man ein Mittelkreuz durch den Mittelpunkt (wie bei einer Bohrung) und bemaßt mit Bezug auf den Mittelpunkt.
Diese Art der Bemaßung eines Radius ist auch dann vorzunehmen, wenn aus der Geometrie des Werkstücks die Position des Mittelpunkts der Rundung nicht erkennbar ist.

Extrem große Radien bemaßen

Für den Fall, dass ein besonders großer Radius vorliegt, ist es erlaubt die die Maßlinie zweifach rechtwinklig abgeknickt und verkürzt zu zeichnen.

Bemaßung von besonders großen Rundungen

Die Maßlinie mit dem Maßpfeil muss dabei auf den tatsächlichen Mittelpunkt gerichtet sein und senkrecht auf dem Kreisabschnitt stehen. Auch muss die Maßzahl auf der Maßlinie mit dem Pfeil eingetragen sein.
Falls sich mehrere Radien den gleichen Mittelpunkt teilen, enden ihre Maßlinien an einem Hilfskreisbogen. Beim rechnerunterstützten Zeichnen gilt der Sonderfall, dass nur gerade Maßlinien ohne Knick angeordnet werden dürfen.
